风向传感器4X（Q）

详细介绍：
一、风向传感器用途概述：

1）主要技术参数

型号	4X	4XQ
信号输出	脉冲信号	电流、电压信号；RS485/232信号
信号输出方式	按方位区分	4~20mA、0~5V、 RS485/232
输入电压	DC24VV/DC12V/DC5V
响应时间	＜1S
传输距离	＞1㎞
测量范围	4、8、16方向可选	0~360度全方位
测量精度	± 3%
环境温度	E：-40~60℃
工作方式	连续
电位引线	三线制或二线制
材质	铝合金，表面做防水、防腐蚀处理
其他事项	可选配RS485通讯输出或RS232输出

4X（Q）风向传感器是建筑机械、铁路、港口、码头、电厂、气象、索道、环境、温室、养殖等领域用于测量风向的传感器。用它可以外界环境的实际风向并输出相应的信号。

4X（Q）风向传感器是风向传感器和电缆线两部分组成。本风向传感器采用海洋军用的高精度测量风向传感器，它与传统产品相比，具有精度高、量程宽、输入线电阻高、观测方便、稳定可靠等优点。

2）功能

本产品融电子技术、微电脑技术为一体。其主要功能如下：

226;能够自动检测风向信号并输出各种信号：脉冲信号、4-20mA电流信号

3）特点

a、主板核心采用自主开发 MS51单片机主板及其配套的标准I/O板卡，外加相应的信号调理模块，对数据采集及输出控制可灵活变更，可靠性进一步提高；

b、低功耗，数字电路全部采用 CMOS芯片；

c、可以长期连续工作；

d、有很强的抗电磁干扰功能；

e、安装方便；

二、风向传感器构成

4X（Q）风向传感器由风向传感器、传输电缆等附属装置构成。

1、风向传感器

风向传感器的风杯由高耐候性、高强度、防腐蚀和防水金属制造，传感器壳体使用铝镁合金成形，内部电路均经过喷涂三防漆处理，整个传感器具有很好的耐恶劣环境的适应性。

风向传感器输出为：脉冲信号、4-20mA电流信号。

2、电路模块

具有极可靠的抗电磁干扰能力，高低电压保护能力，能保证主机在－20℃～60℃,湿度10％─95％范围内均能正常工作。

三、现场安装调试及使用

1、安装说明:

测风传感器的安装：

a、风向传感器应安装在相距 500-600mm水平面距地面或船甲板高度的支架上。

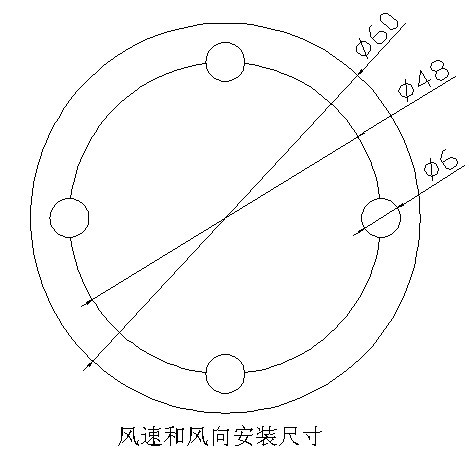

b、传感器下方安装法兰直径Ф65mm，四个安装孔为Ф6mm，安装使用法兰固定安装，安装尺寸如下：
